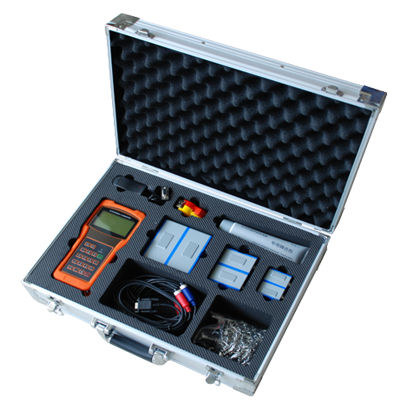

手持式超聲波流量計是一個通用型、功能齊全、手持式時差法系統，并多種可選功能及附件以滿足您各種液體流量測量要求。其小巧、輕便、可充電電池及通用型電源的設計更能使它成為能在各處測量的理想選擇。配備耦合劑一支、內置數據記錄器、一付5米的傳感器電纜線、傳感器固定夾具、攜帶式鋁合金儀器箱或定制的高強度保護箱。

       手持式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。

       手持式超聲波流量計特點：

       1.高精度測量， 測量精度優于±1%,線性度0.5%,重復性精度0.2%

       2.體積小重量輕

       3.非接觸式測量， 將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量

       4.測量范圍大，選用不同型號的傳感器 , 可實現口徑DN15 ～ DN6000mm管道流量的測量

       5.充電電源，內置大容量鎳氫充電電池 ,可支持流量計連續工作

       6.大屏幕液晶顯示，可同時顯示累積流量，瞬時流量，流速，工作狀態等。

       7.內置數據記錄器，內置數據記錄器，可以存儲測量數據。

       手持式超聲波流量計技術參數：

       手持式超聲波流量計應用場合：

       手持式超聲波流量計已廣泛用于化纖，食品，造紙，制糖，礦山，給排水，環保，水利水利工程，鋼鐵，石油，制藥等工業領域。它對潤滑油流量測量也有很好的效果。

       超聲波流量計選型：

       1、 管徑以及傳感器的大小

       對應管徑從DN15至DN6000mm的管道，再匹配不同傳感器的型號來選擇。

       2、被測量介質的溫度

       傳感器的探頭分為標準型和高溫型。

       標準型的耐溫范圍是-30-90℃，高溫型的耐溫范圍是-30-160℃。通過已知介質的溫度，來確定傳感器探頭的類型，然后再結合管徑的尺寸大小，確定用大、中、小這三個型號中的哪一款。

       3、傳感器探頭的安裝方式

       傳感器探頭的安裝方式主要分為支架式和外夾式。

       4、供電電源的選擇和輸出信號方式

       供電電源可選用90-230V交流電壓，信號輸出為一路OTC脈沖信號輸出，脈沖的范圍是6-1000ms，默認是200ms。

       5、流速大小以及精度

       通常情況下，現場管道的流速應大于0.2m/s。

       一般來說，超聲波流量計測量的精度在±1 %的范圍內。

     手持式超聲波流量計安裝與調試：

     1、安裝方法的選擇

     ①V法安裝

     DN15mm～200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數。

       ②Z法安裝

       DN200mm～6000mm的管道可選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場合。

       2、輸入測量參數，獲得安裝距離

       在開始測量前需要對流量計進行初始設置，設置完成后可以獲得傳感器安裝距離，這個距離是指兩傳感器的邊緣距離，并按此數據安裝傳感器。

       3、處理安裝點

       手持式超聲波流量計傳感器安裝點有兩個，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積和傳感器大小差不多即可，另一個安裝點的處理面積應該是傳感器面積大小的2倍左右（以安裝點為中心），以便于調試信號。首先將管外欲安裝傳感器的區域清理干凈，除掉銹跡和油漆。如有防銹層也應去掉，用打磨機打磨出金屬光澤，再用干凈抹布擦去油污和灰塵。

       4、傳感器的固定

       在傳感器的信號發生體上涂抹2～3mm厚的隨機附帶的耦合劑，然后把傳感器緊貼在管壁上粘好，注意傳感器的發射方向要正確，傳感器和管壁之間不能有空氣及沙礫。傳感器定位后用布帶或拉緊器緊固。

       5、傳感器的調試

       在處理面積較大的安裝點的中心位置涂抹4～5mm厚的隨機附帶的耦合劑（涂抹耦合劑是為了隔絕傳感器表面和管道表面的空氣，減小超聲波在不同介質中傳播時的損耗），然后把傳感器緊貼在管壁上粘好，注意傳感器的發射方向要正確，傳感器和管壁之間不能有空氣及沙礫。以中心點為基準首先在水平方向輕微移動傳感器找到信號強度和Q值的大值，然后在垂直方向輕微移動傳感器找到信號強度和Q值的大值。然后輕微調整傳感器的發射角度找到信號強度和Q值的大值。這時就可以將傳感器定位。

       ①管道表面處理的越干凈可能會(huì )使信號強度和Q值越高。

       ②安裝時把安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤。傳感器與管道的接觸部分四周要涂耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
