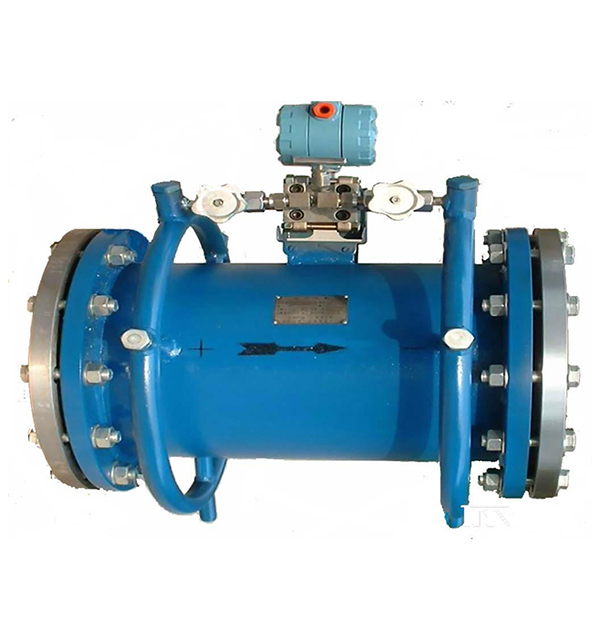

環形孔板流量計是在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此廣泛應用于臟污介質的流量測量。

       環形孔板流量計的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板流量計具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管段，具有在惡劣的管道條件下工作的優點。

       環形孔板流量計特點：

　　1.適合測量蒸汽、煤氣及冷卻水等臟污介質。

　　環形孔板流量計“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。

　　2. 比圓缺孔板、偏心孔板工作可靠，測量準確。

　　使用環形孔板流量計測量流體流量，不易堵塞取壓孔，因幾何形狀簡單，可以精密加工和裝配，容易提高測量精度。

　　3. 采用均壓環結構，減少測量誤差來源。

　　4. 采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量。

　　5. 適合高溫、高壓流體的流量測量。

       環形孔板流量計是在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此廣泛應用于臟污介質的流量測量。

       環形孔板流量計的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板流量計具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管段，具有在惡劣的管道條件下工作的優點。

       環形孔板流量計技術參數：

       環形孔板流量計選型參數:

       1、 管道尺寸：外徑×壁厚；

       2、測量介質名稱：介質密度〔kg/m3〕；

       3、設定的流量范圍：即流量計的量程上限值和下限值〔kg/h或m3/h〕；

       4、工作壓力：（Mpa）；

       5、工作溫度：（°C）；

       環形孔板流量計應用場景:

       環形孔板流量計適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工溶液以及各種流體介質的測量。

       環形孔板流量計安裝管道條件：

　　(1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

　　(2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

　　(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以

　　  1) 直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

　　   (A)節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%

　   　(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其大偏差不得超過±2%

　　  2) 節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。

　    (4)節流件上游側阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2

　　(5)節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
