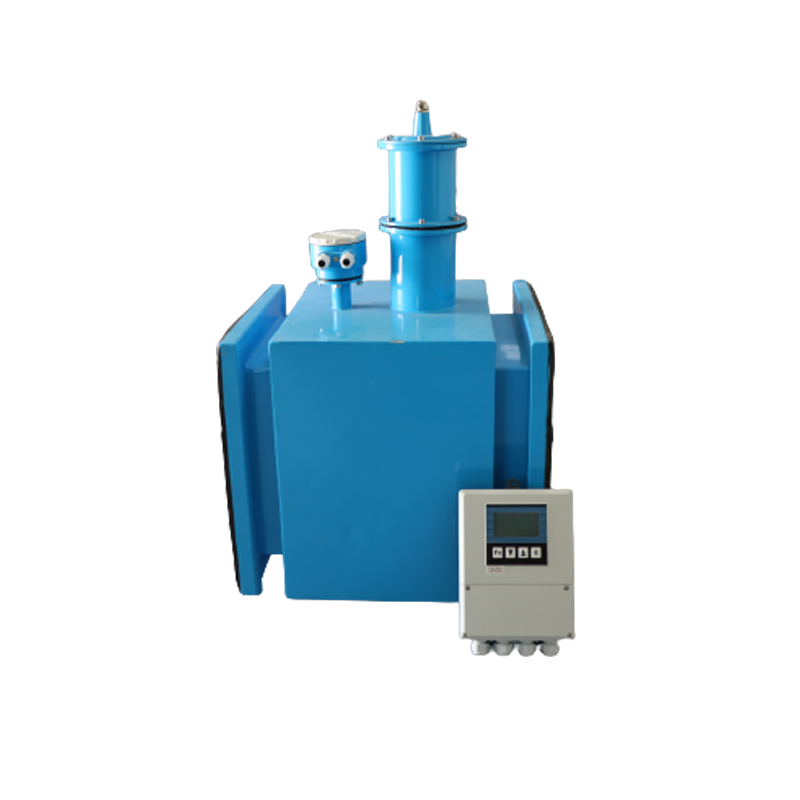

箱式電磁明渠流量計工作原理是通過在過流斷面上鋪設全渠寬勵磁系統產生垂直全渠寬磁場，測量水流動時切割磁場產生的電勢差，即是過水斷面所有質點的電位的集合。所以測量的流速是斷面的流速平均值，即測量斷面的平均流速。斷面平均流速乘以斷面的面積即可得到渠道的即時流量。斷面的面積是水位的函數，可利用不同原理形式的液位計測量斷面的水位。液位計一般由超聲、壓力、浮球等等

       箱式電磁明渠流量計與目前其他流量?jì)x表測量方法相比，該系統是直接得到面平均流速的，后者得到的是線平均流速或者點平均流速。綜合比較起來，該系統的測量精確度較高。

       箱式電磁明渠流量計以流速-水位運算法為基礎，根據傳感器實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，計算出渠道的斷面平均瞬時流量。適用于水庫、河流、水利、供水、污水處理、農田灌溉等領域。

      箱式電磁明渠流量計特點：

　　1、該系統可以測量水位、平均流速、瞬時流量和正反累積流量;

　　2、合理的數學模型加上先進的工藝技術多對電極測量，可以精準測量不同形式的斷面流速;

　　3、測量范圍寬(0.01-10m/s)、雙向流量測量;

　　4、測量不受水中漂浮物、氣泡、泥沙含量、水位變化、溫度等的影響;

　　5、流速傳感器安裝方便、對水流不產生阻力。標準斷面不需要改造即可直接安裝，安裝施工難度小、費用低;

　　6、儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等;

　　7、配套閘門使用可實現精準的測控一體化，可測量閘前及閘后水位、閘門開啟度等;

　　8、具有數據長期保存功能，可在長期斷電的情況下保存設置參數和流量值;

　　9、儀表具有標準的modbus(RTU)輸出的485接口、雙路模擬量輸入接口配套使用;

      箱式電磁明渠流量計技術參數：

       箱式電磁明渠流量計應用場合：

       明渠流量計測量系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。

       箱式電磁明渠流量計安裝：

　　1、安裝位置要盡量選擇在渠道或河道比較平直的地段，選擇儀表規格接近渠道寬度。

　　2、智能化明渠流量測量系統的所有連接線要盡量短，盡量避開動力線，做好連接線的防水、防潮、防斷、屏蔽處理，保證接線的正確無誤。

　　3、配合閘控安裝選擇匹配口徑的流量?jì)x表。

　　   1、嵌入式安裝

　　   2、擴口式安裝

　　   3、圓形形式潛水安裝
